当橡胶接头需承受较高压力,轴向或径向位移范围有可能超出允许值时,或用户对橡胶接头的位移性能有特殊要求时,均可采用限位装置。
尊敬的【防拉脱限位可曲挠橡接头】客户,您好!今天是二零二四年一月九日,自义翔供水官网http://www.xljps.com建成,您是第 13226 位访问义翔供水企业的客人!义翔供水自年成立以来一直致力于管道行业领域技术研发和产品打造,已经累计为上百位客户提供过好质量的【防拉脱限位可曲挠橡接头】产品!
产品简介
当橡胶接头需承受较高压力,轴向或径向位移范围有可能超出允许值时,或用户对橡胶接头的位移性能有特殊要求时,均可采用限位装置。
产品形式

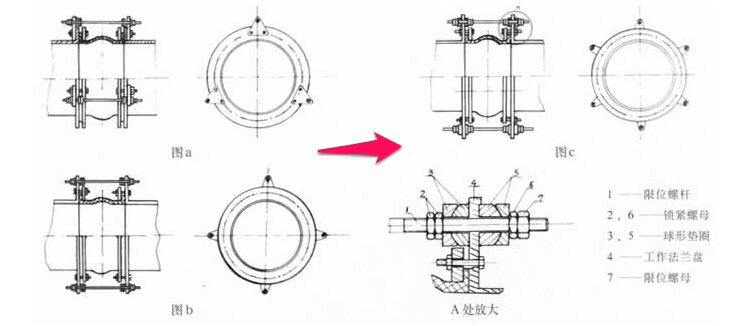

A型—限位螺杆紧固在管道法兰盘上(见图a)
B型—限位螺杆焊接在管道法兰盘上(见图b)
以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
当用户只允许橡胶接头存在径向位移而不允许有轴向位移时,限位装置实质上就是一种轴向定位器,即我企业所规定的C型(见图C)
注意:可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。
安装数据
以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
当用户只允许橡胶接头存在径向位移而不允许有轴向位移时,防拉脱装置实质上就是一种轴向定位器,即我企业所规定的C型(见图C)
注意:可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。

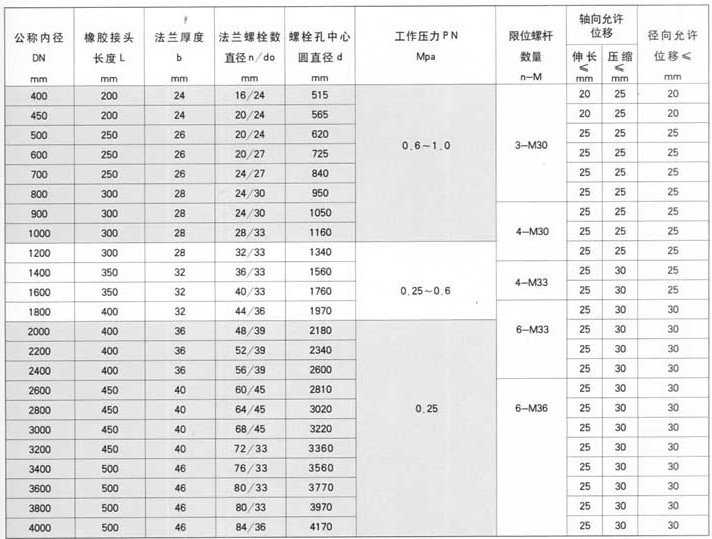

防拉脱可曲挠橡胶接头安装数据表
公 称 通 径 mm |
伸缩器设计安装尺寸 | 螺栓孔数 | 螺栓孔径 | 螺栓*圆直径 | ||||||||||
橡胶伸缩器(减震器) | 压力等级 | |||||||||||||
长度 mm |
伸长 mm |
压缩 mm |
位移 mm ? |
偏转 角度 °C |
6 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | |
50 | 105 | 7 | 10 | 10 | 15 | 4 | 4 | 4 | 13.5 | 17.5 | 17.5 | 110 | 125 | 125 |
65 | 115 | 7 | 13 | 11 | 15 | 4 | 4 | 4 | 13.5 | 17.5 | 17.5 | 130 | 145 | 145 |
80 | 1335 | 8 | 15 | 12 | 15 | 4 | 4 | 8 | 17.5 | 17.5 | 17.5 | 150 | 160 | 160 |
100 | 150 | 10 | 19 | 13 | 15 | 4 | 8 | 8 | 17.5 | 17.5 | 17.5 | 170 | 180 | 180 |
125 | 165 | 12 | 19 | 13 | 15 | 8 | 8 | 8 | 17.5 | 17.5 | 17.5 | 200 | 210 | 210 |
150 | 180 | 12 | 20 | 13 | 15 | 8 | 8 | 8 | 17.5 | 22 | 22 | 225 | 240 | 240 |
200 | 210 | 16 | 25 | 20 | 15 | 8 | 8 | 12 | 17.5 | 22 | 22 | 280 | 295 | 295 |
250 | 230 | 16 | 25 | 20 | 15 | 12 | 12 | 12 | 17.5 | 22 | 26 | 335 | 350 | 355 |
300 | 245 | 16 | 25 | 20 | 15 | 12 | 12 | 12 | 22 | 22 | 26 | 395 | 400 | 410 |
350 | 255 | 16 | 25 | 20 | 15 | 12 | 16 | 16 | 22 | 22 | 26 | 445 | 460 | 470 |
400 | 260 | 16 | 25 | 20 | 15 | 16 | 16 | 16 | 22 | 26 | 30 | 495 | 515 | 525 |
450 | 260 | 16 | 25 | 20 | 15 | 16 | 20 | 20 | 22 | 26 | 30 | 550 | 565 | 585 |
500 | 260 | 16 | 25 | 20 | 15 | 20 | 20 | 20 | 22 | 26 | 33 | 600 | 620 | 650 |
600 | 260 | 16 | 25 | 20 | 15 | 20 | 20 | 20 | 26 | 30 | 36 | 705 | 725 | 770 |
700 | 260 | 16 | 25 | 20 | 15 | 24 | 24 | 24 | 26 | 30 | 36 | 810 | 840 | 840 |
800 | 260 | 16 | 25 | 20 | 15 | 24 | 24 | 24 | 30 | 33 | 41 | 920 | 950 | 950 |
900 | 260 | 16 | 25 | 20 | 15 | 24 | 28 | 28 | 30 | 33 | 41 | 1020 | 1050 | 1050 |
1000 | 260 | 16 | 25 | 20 | 15 | 28 | 28 | 28 | 30 | 34 | 48 | 1120 | 1160 | 1170 |
1200 | 260 | 16 | 25 | 20 | 15 | 32 | 32 | 32 | 33 | 41 | 54 | 1340 | 1380 | 1390 |
1400 | 360 | 20 | 28 | 25 | 15 | 36 | 36 | 36 | 36 | 42 | 54 | 1560 | 1590 | 1590 |
1600 | 360 | 20 | 28 | 25 | 15 | 40 | 40 | 40 | 36 | 48 | 58 | 1760 | 1820 | 1820 |
1800 | 360 | 20 | 28 | 25 | 15 | 44 | 44 | 41 | 54 | 1970 | 2020 | |||
2000 | 420 | 25 | 35 | 30 | 15 | 48 | 48 | 48 | 54 | 2180 | 2230 |
