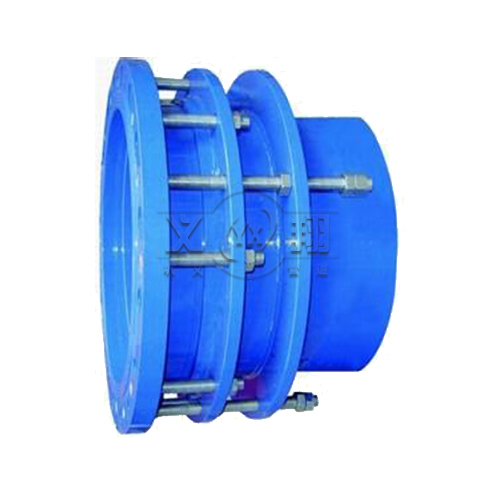

KRHD钢制柔性管接头

KRHD钢制柔性管接头

钢制柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接，性能可靠，安装简便的产品。

致广大而尽精微来自远方的【KRHD钢制柔性管接头】客户，您好！重创新是义翔供水的生存之基！不惧前路漫漫，但求未来可期义翔供水自成立以来一直致力于管道行业领域技术探索和产品推广，已经累计为众多的客户提供过重技术的【KRHD钢制柔性管接头】产品！

产品简介
安装说明
技术参数

产品简介

钢制柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接，性能可靠，安装简便的产品。在低压时，靠密封圈的弹性变形，达到密封目的；在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。

产品优势

钢制柔性管接头安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。.法兰连接采用GB4216.3－4126.5标准。如选用其它规格可另行供应。

技术参数

外径接管 Dw mm	公称通径 DN mm	允许管端轴向负荷 kgf	伸缩量 mm	允许转角 φ	*小长度 mm	安装长度 mm	*长度 mm	配用螺栓 d×L mm
89	80	2680	20	17.90	90	100	110	M12×60
108	100	3550	20	15.06	90	100	110	M14×60
133	125	4620	20	13.05	95	105	115	M14×60
159	150	5530	20	12.09	100	110	120	M14×60
194	175	7370	20	10.51	100	110	120	M16×60
219	200	9370	20	9.33	106	116	126	M16×75
245	225	11750	20	8.36	112	122	132	M16×80
273	250	14620	20	7.51	117	127	137	M18×90
325	300	20680	20	6.32	120	130	140	M18×100
377	350	27875	20	5.45	125	135	145	M18×100
426	400	35600	20	4.80	130	140	150	M18×110
480	450	45180	20	4.28	135	145	155	M18×110
530	500	55120	20	3.88	140	150	160	M18×120
630	600	65900	22	3.27	145	155	165	M18×120
720	700	70170	22	2.86	150	160	170	M20×120
820	800	84400	22	2.51	155	165	175	M20×130
920	900	106200	22	2_24	160	170	180	M20×130
1020	1000	116870	22	2.02	165	175	185	M20×130
1220	1200	130600	24	1.69	170	180	190	M22×140
1420	1400	146200	24	1.45	175	185	195	M22×140
1620	1600	158300	24	1.27	180	190	200	M22×140
1820	1800	166000	24	1.13	185	195	205	M22×150
2020	2000	179000	24	1.01	190	200	210	M24×150
2220	2200	187000	26	1.01	195	205	215	M24×150
2420	2400	196000	26	1.01	200	210	220	M24×150
2620	2600	206000	26	1.01	205	215	225	M24×160
2830	2800	253300	26	1.01	210	220	230	M27×160
3020	3000	260100	26	1.01	215	225	235	M27×160
3220	3200	286900	26	1.01	220	230	240	M27×180
