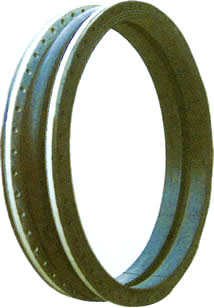

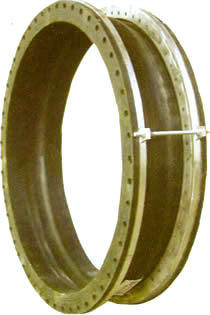

GJQ(X)-DF单球体可曲挠橡胶接头

GJQ(X)-DF单球体可曲挠橡胶接头该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

传承技术智慧，引领未来潮流【GJQ(X)-DF单球体可曲挠橡胶接头】客户朋友您好，非常感谢您能点击进入义翔供水企业网站！苛求GJQ(X)-DF单球体可曲挠橡胶接头质量的稳定，体现放心的中国智造，是义翔供水多年来从未停止追求！义翔供水产品重创新。如果您想了解更多的【GJQ(X)-DF单球体可曲挠橡胶接头】产品在实际中的应用情况，请详细浏览以下GJQ(X)-DF单球体可曲挠橡胶接头产品信息或致电义翔供水【GJQ(X)-DF单球体可曲挠橡胶接头】技术咨询电话，了解更多新资料！

产品简介
产品优势
技术参数

产品简介

产品优势

全密封可曲挠橡胶接头特点：内部致密度高、能承受较高压力、弹性变形效果好。
全密封可曲挠橡胶接头优点：减震、降噪、轻巧、无毒。
全密封可曲挠橡胶接头用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
全密封可曲挠橡胶接头适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。

技术参数

项目/型号	(DN50～300)	(DN350～800)	(DN900～3000)	备注
工作压力MPa	0.6/1.0/1.6/2.0/2.5	0.6/1.0/1.6	0.6/1.0	A、如介质油、酸碱物质 B、工作温度有特殊要求 c、也可来函来图订制 D、订货时须说明
爆破压力MPa	＜1.8	＜1.5	＜1.2
真空度KPa	86.7	53.3	49.5
适用温度℃	-20-+115(特殊可达-30～+250)
适用介质	空气、压缩空气.水、海水、热水、油、酸碱

注：主要零件材料同JGD-A型

通径、长度、位移参数表：

通径		长度 mm	轴向位移				径向位移		偏转位移
通径			A型		B型		A型	B型	A型	B型
mm	寸		伸长	压缩	伸长	压缩	A型	B型	A型	B型
32	1.25″	90	6	10	-	-	9	-	±7.5°	-
40	1.5″	95	7	10	-	-	9	-	±7.5°	-
50	2″	105	7	10	-	-	10	-	±7.5°	-
65	2.5″	115	7	13	-	-	1l	-	±7.5°	-
80	3″	135	8	15	-	-	12	-	±7.5°	-
100	4″	150	10	19	-	-	13	-	±7.5°	-
125	5″	165	12	19	-	-	13	-	±7.5°	-
150	6″	180	12	20	-	-	14	-	±7.5°	-
200	8″	210	16	25	30	35	22	25	±7.5°	±10°
250	10″	230	16	25	30	40	22	25	±7.5°	±12°
300	12″	245	16	25	30	40	22	25	±7.5°	±12°
350	14″	255	16	25	35	45	22	30	±7.5°	±12°
400	16″	255	16	25	35	45	22	30	±7.5°	±12°
450	18″	255	16	25	36	47	22	30	±7.5°	±12°
500	20″	255	16	25	36	48	22	30	±7.5°	±12°
600	24″	260	16	25	40	50	22	33	±7.5°	±12°
700	28″	260	16	25	40	55	22	33	±7.5°	±12°
750	30″	260	-	-	40	55	-	33	±7.5°	±12°
800	32″	260	16	25	45	55	22	35	±7.5°	±12°
900	36″	260	16	25	45	55	22	35	±7.5°	±12°
1000	40″	260	16	-	45	60	22	35	±7.5°	±12°
1100	44″	300	-	-	45	60	-	35	±7.5°	±12°
1200	48″	300	16	25	50	60	24	38	±7.5°	±10°
1300	52″	300	-	-	50	60	-	38	±7.5°	±lO。
1400	56″	350	18	25	50	70	24	40	±7.5°	±10°
1500	60″	350	-	-	60	70	-	40	±7.5°	±10°
1600	64″	350	18	25	60	70	24	46	±7.5°	±10°
1800	72″	400	18	25	60	75	24	48	±7.5°	±10°
2000	80″	450	18	25	70	75	25	50	±7.5°	±10°
2200	88″	500	18	25	70	80	25	60	±7.5°	±l()。
2400	96″	500	18	25	80	80	25	60	±7.5°	±lO。
-	-	-	20	28	85	80	-	60	-	±10°
-	-	-	25	30	-	-	-	-	-	-
-	-	-	25	30	-	-	-	-	-	-
