　　软接头又称作橡胶减振器、管道减震器、橡胶避震喉、挠性接头等。本产品引进国外先进供应工艺，制作过程中内层受到高压力，锦纶帘子布和胶层*更好的结合，比普通型可曲挠橡胶接头的工作压力更高，质量更好。它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。

勇立潮头开新局【软接头】客户朋友您好，非常感谢您能点击进入义翔供水企业网站！苛求软接头质量的稳定，体现放心的中国智造，是义翔供水多年来从未停止追求！义翔供水产品重创新。如果您想了解更多的【软接头】产品在实际中的应用情况，请详细浏览以下软接头产品信息或致电义翔供水【软接头】技术咨询电话，了解更多新资料！

产品简介
具体说明
技术参数

产品简介

具体说明

　　软接头是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

技术参数

项目	型号	JGD-1	JGD-2	JGD-3
工作压力MPa(kgf/cm2 )		1.0(10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2 )		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适用温度℃		-15℃～115℃特殊可达-30℃～250℃
适用介质		空气、压缩空气、水、海水、热水、油、酸、碱等。

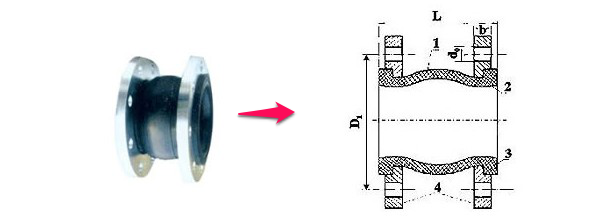

公称通径DN		长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔* 圆直径D1mm	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔* 圆直径D1mm	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10

注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、悬空给水使用DN200以上产品，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。
5、用户使用软接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
