      VSSJAFG型单法兰传力接头

          传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。

          尊敬的【VSSJAFG型单法兰传力接头】客户,您好!今天是二零二四年一月八日,自义翔供水官网http://www.xljps.com建成,您是第 13226 位访问义翔供水企业的客人!义翔供水自年成立以来一直致力于管道行业领域技术研发和产品打造,已经累计为上百位客户提供过好质量的【VSSJAFG型单法兰传力接头】产品!

      产品简介

          传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。

      安装说明

        VSSJAFG型单法兰传力接头适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
      传力接头分类有:单发兰传力接头、双法兰传力接头、可拆式双法兰传力接头。
      传力接头材质有:Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

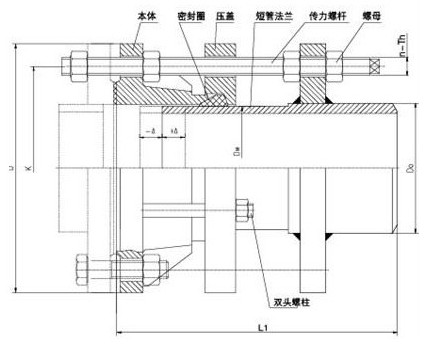

      序号 名称 数量 材料
      1 本体 1 QT400-15、Q235A、ZG230-450、20
      2 密封圈 1 NBR
      3 压盖 1 QT400-15、Q235A、ZG230-450、20
      4 短管法兰 1 Q235A、20、16Mn
      5 螺柱 n Q235A、35、1Cr18Ni9Ti
      6 螺母 5n Q235A、20、1Cr18Ni9Ti



      公称通径DN 管子外径
      Dw
      外形尺寸 法 兰 连 接 尺 寸
      L △L 0.6MPa 1.0MPa
      D D1 n-Th b D D1 n-Th b
      65 76 200 40 160 130 4-M12 16 185 145 4-M16 20
      80 89 190 150 4-M16 18 200 160 8-M16 22
      100 114 210 170 220 180 24
      125 140 240 200 8-M16 20 250 210 26
      150 168 265 225 285 240 8-M20
      200 219 320 280 22 340 295 28
      250 273 375 335 12-M16 24 395 350 12-M20
      300 325 220 50 440 395 12-M20 24 445 400 12-M20 28
      350 377 490 445 26 505 460 16-M20 30
      400 426 540 495 16-M20 28 565 515 16-M24 32
      450 480 595 550 615 565 20-M24 32
      500 530 645 600 20-M20 30 670 620 34
      600 630 240 755 705 20-M24 780 725 20-M27 36
      700 720 860 810 24-M24 32 895 840 24-M27 40
      800 820 350 60 975 920 24-M27 34 1015 950 24-M30 44
      900 920 1075 1020 24-M27 36 1115 1050 28-M30 46
      1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
      1200 1220 370 1405 1340 32-M30 40 1455 1380 32-M36 56
      1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
      1600 1620 380 1830 1760 40-M33 48 1915 1820 40-M4 68
      1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
      2000 2020 400 2265 2180 48-M39 54 2325 2230 48-M45 74
      2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
      2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
      2600 2620 450 80 2905 2810 60-M45 64 2960 2850 60-M52 88
      2800 2820 3115 3020 64-M45 68 3480 3070 64-M52 94
      3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
      3200 3220 3525 3430 72-M45 76
